Produktinformation

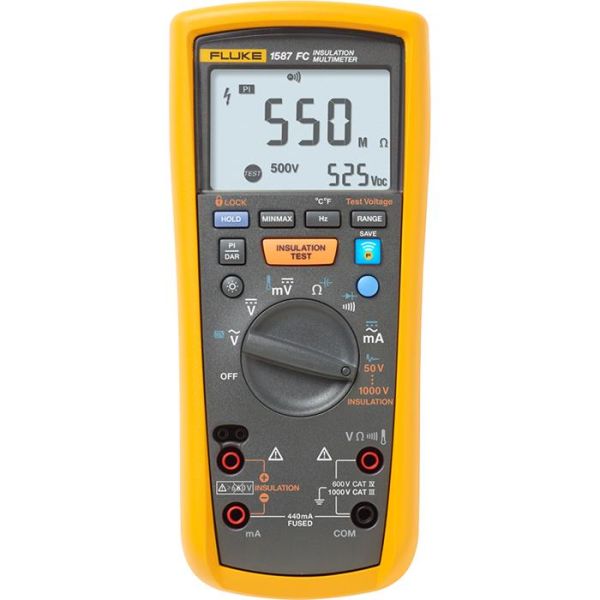

xFluke 1587 FC isolationsmultimeter
Högpresterande 2-i-1 isolations-DMM
Fluke 1587 FC isolationsmultimetrar kombinerar en digital isolationstestare med en fullfjädrad, true-rms digital multimeter i en enda kompakt, handhållen enhet, vilket ger maximal flexibilitet för både felsökning och förebyggande underhåll.
Fluke 1587 FC isolationsmultimeter lägger till fyra kraftfulla nya diagnostiska funktioner genom mätappen Fluke Connect®:
- PI/DAR-tidsförhållandetester med TrendIt™-diagram identifierar fukt och förorenade isolationsproblem snabbare
- Minneslagring genom mätappen Fluke Connect eliminerar nedskrivning av resultat, minskar fel och sparar data för historisk spårning över tid
- Temperaturkompensation genom appen för att fastställa korrekta baslinjer och relevanta historiska jämförelser
- Historisk spårning och trender för utrustningen identifierar försämring över tid, gör det möjligt att fatta beslut i realtid på fältet med Fluke Connect® Assets
Viktiga produktegenskaper
- PI/DAR tidsförhållandetester
- Detektering av strömförande krets förhindrar isoleringstest om spänning > 30 V identifieras, vilket ger ännu bättre användarskydd
- VFD-lågpassfilter för noggranna mätningar på motorstyrningar
- Automatisk urladdning av kapacitiva spänningar ger bättre användarskydd
- Isolationstest (1587 FC: 0,01 MΩ till 2 GΩ)
- Isolationstestspänning (1587 FC: 50 V, 100 V, 250 V, 500 V, 1000 V) för många tillämpningar
- AC/DC-spänning, DC-millivolt, AC/DC-milliampere, resistans (Ω), kontinuitet
- Kapacitans, diodtest, temperatur, min/max, frekvens (Hz)
- Automatisk avstängning för att spara batterikapacitet
- CAT III 1000 V, CAT IV 600 V mätkategori
- Stor display med bakgrundsbelysning
- Robust skyddsväska för utrustning gör att du kan ta med dig allt du behöver för jobbet
- Medföljande tillbehör: fjärrprob, testkablar och prober, krokodilklämmor, K-typs termoelement
- Fungerar med tillvalet Fluke TPAK magnetisk mätarhängare för bekväm handsfree-användning
- Treårig standardgaranti; kan förlängas till fem år genom produktregistrering inom 45 dagar efter köpet
Nyckelfunktioner
- PI/DAR-mätningar med TrendIt™-diagram
- Minneslagring genom mätappen Fluke Connect
- Temperaturkompensation genom mätappen Fluke Connect
- VFD-lågpassfilter för noggranna mätningar på motorstyrningar
- Isolationstestspänning 50 V, 100 V, 250 V, 500 V, 1000 V
- Isolationstest: 0,01 MΩ till 2,0 GΩ
- Automatisk urladdning av kapacitiva spänningar
- "Smoothing"-läge vid isolationstestsavläsning
- Frekvens
- Kapacitans
- Diodtest
- Temperatur
- Min/max
- AC/DC-spänning
- DC-millivolt
- AC/DC milliampere
- Resistans (0,1 Ω till 50 MΩ)
- Kontinuitet
- Tre års garanti
- Fjärrprob, testsladdar, krokodilklämmor
- Termoelement av k-typ
- Robust, hård tillbehörsväska
- Automatisk avstängning
Medföljande utstyr
- 1 styck Fjärrprob
- Testkablar och prober
- Krokodilklämmor
- 1 styck K-typs termoelement
- 1 styck Väska
Specifikationer: Fluke 1587 FC isolationsmultimeter
| Elektriska specifikationer | ||
| AC-spänningsmätning | ||
| Mätområde | ||
| 600,0 mV | Upplösning | 0,1 mV |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 5000 Hz ± (% av avläsning + enheter) | ± (2 % + 3) | |
| 6,000 V | Upplösning | 0,001 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 5000 Hz ± (% av avläsning + enheter) | ± (2 % + 3) | |
| 60,00 V | Upplösning | 0,01 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 5000 Hz ± (% av avläsning + enheter) | ± (2 % + 3) | |
| 600,0 V | Upplösning | 0,1 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 5000 Hz ± (% av avläsning + enheter) | ± (2 % + 3)¹ | |
| 1000 V | Upplösning | 1 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ± (2 % + 3) | |
| Noggrannhet 60 Hz till 5000 Hz ± (% av avläsning + enheter) | ± (2 % + 3)¹ | |
| ¹ 1 kHz bandbredd | ||
| Spänning för lågpassfilter | ||
| Mätområde | ||
| 600,0 mV | Upplösning | 0,1 mV |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 400 Hz ± (% av avläsning + enheter) | + (2 % + 3), -(6 % + 3) | |
| 6,000 V | Upplösning | 0,001 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 400 Hz ± (% av avläsning + enheter) | + (2 % + 3), -(6 % + 3) | |
| 60,00 V | Upplösning | 0,01 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 400 Hz ± (% av avläsning + enheter) | + (2 % + 3), -(6 % + 3) | |
| 600,0 V | Upplösning | 0,1 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ±(1 % + 3) | |
| Noggrannhet 60 Hz till 400 Hz ± (% av avläsning + enheter) | + (2 % + 3), -(6 % + 3) | |
| 1000 V | Upplösning | 1 V |
| Noggrannhet 50 Hz till 60 Hz ± (% av avläsning + enheter) | ± (2 % + 3) | |
| Noggrannhet 60 Hz till 400 Hz ± (% av avläsning + enheter) | + (2 % + 3), -(6 % + 3) | |
| DC-spänningsmätning | ||
| Mätområde | Upplösning | Noggrannhet ± (% av avläsning + enheter) |
| 6 000 V DC | 0,001 V | ± (0,09 % + 2) |
| 60,00 V DC | 0,01 V | ± (0,09 % + 2) |
| 600,0 V DC | 0,1 V | ± (0,09 % + 2) |
| 1000 V DC | 1 V | ± (0,09 % + 2) |
| Ingångsimpedans | 10 MΩ (nominell), <100 pF | |
| Avvisningskvot i normalt läge | >60 dB vid 50 eller 60 Hz | |
| Avvisningskvot i gemensamt läge | >120 dB vid likström, 50 Hz eller 60 Hz (1 k obalans) | |
| Noggrannheten gäller för ± 100 % av intervallet | ||
| Mätning av DC-millivolt | ||
| Mätområde | Upplösning | Noggrannhet ± (% av avläsning + enheter) |
| 600,0 mVdc | 0,1 mV | ± (0,1 % + 1) |
| Mätning av DC- och AC-ström | ||
| AC 45 Hz till 1000 Hz | ||
| Mätområde | 400 mA | |
| Upplösning | 0,1 mA | |
| Noggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 2)¹ | |
| Spänningsfall (typiskt) | 2 mV/mA | |
| Mätområde | 60 mA | |
| Upplösning | 0,01 mA | |
| Noggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 2)¹ | |
| Spänningsfall (typiskt) | 2 mV/mA | |
| DC | ||
| Mätområde | 400 mA | |
| Upplösning | 0,1 mA | |
| Noggrannhet ± (% av avläsning + enheter) | ± (0,2 % + 2) | |
| Spänningsfall (typiskt) | 2 mV/mA | |
| Mätområde | 60 mA | |
| Upplösning | 0,01 mA | |
| Noggrannhet ± (% av avläsning + enheter) | ± (0,2 % + 2) | |
| Spänningsfall (typiskt) | 2 mV/mA | |
| Överbelastning | 600 mA under högst 2 minuter | |
| Säkringsskydd för mA-ingång | 0,44 mA, 1 000 V, IR 10 kA | |
| AC-omvandling | Ingångar är AC-kopplade och kalibrerade till rms-värdet för sinuskurvans ingång | |
| Omvandlingarna är sant rms-responsiva och specificerade från 5 % till 100 % av intervallet. Ingångssignalens toppfaktor kan vara upp till 3 upp till 300 mA, med linjär minskning till toppfaktorn ≤1,5 vid 600 mA. För icke sinusformade vågformer ska tillägg normalt göras med -(2% avläs. 2% full skala), för en toppfaktor på upp till 3. | ||
| ¹ 1 kHz bandbredd | ||
| Ohmmätning | ||
| Mätområde | Upplösning | Noggrannhet + (% av avläsning + enheter)¹ |
| 600,0 Ω | 0,1 Ω | ± (0,9 % + 2) |
| 6,000 kΩ | 0,001 kΩ | ± (0,9 % + 2) |
| 60,00 kΩ | 0,01 kΩ | ± (0,9 % + 2) |
| 600,0 kΩ | 0,1 kΩ | ± (0,9 % + 2) |
| 6,000 MΩ | 0,001 MΩ | ± (0,9 % + 2) |
| 50,0 MΩ ² | 0,01 MΩ | ± (1,5 % + 3) |
| Överbelastningsskydd | 1000 V rms eller likström | |
| Testspänning över öppen krets | < 8,0 V likström | |
| Kortslutningsström | < 1,1 mA | |
| ¹ Noggrannheten gäller från 0 % till 100 % av intervallet ² Upp till 80 % relativ luftfuktighet |
||
| Diodtest | ||
| Diodtestindikering | Visning av spänningsfall: 0,6 V vid 1,0 mA nominell testström: | |
| Noggrannhet | ± (2 % + 3) | |
| Testning av kontinuitet | ||
| Kontinuitetsindikering | Kontinuerlig ljudsignal för testmotstånd under 25 Ω och av över 100 Ω. Maximal avläsning; 1000 Ω | |
| Spänning över öppen krets | <8,0 V | |
| Kortslutningsström | Normalt 1,0 mA | |
| Överbelastningsskydd | 1000 V RMS | |
| Svarstid | >1 m sek | |
| Frekvensmätning | ||
| Mätområde | Upplösning | Noggrannhet ± (% av avläsning + enheter) |
| 99,99 Hz | 0,01 Hz | ± (0,1 % + 1) |
| 999,9 Hz | 0,1 Hz | ± (0,1 % + 1) |
| 9,999 kHz | 0,001 kHz | ± (0,1 % + 1) |
| 99,99 kHz | 0,01 kHz | ± (0,1 % + 1) |
| Frekvensräknarens känslighet | ||
| 600,0 mV AC | V AC-känslighet (RMS-sinuskurva)¹ 5 Hz till 20 kHz | 100,0 mV |
| V AC-känslighet (RMS-sinuskurva)¹ 20 kHz till 100 kHz | 150,0 mV | |
| DC-triggernivåer¹ till 20 kHz² | Ej tillgängligt | |
| 6,0 V | V AC-känslighet (RMS-sinuskurva)¹ 5 Hz till 20 kHz | 1,0 V |
| V AC-känslighet (RMS-sinuskurva)¹ 20 kHz till 100 kHz | 1,5 V | |
| DC-triggernivåer¹ till 20 kHz² | -400,0 mV och 2,5 V | |
| 60,0 V | V AC-känslighet (RMS-sinuskurva)¹ 5 Hz till 20 kHz | 10,0 V |
| V AC-känslighet (RMS-sinuskurva)¹ 20 kHz till 100 kHz | 36,0 V | |
| DC-triggernivåer¹ till 20 kHz² | 1,2 V och 4,0 V | |
| 600,0 V | V AC-känslighet (RMS-sinuskurva)¹ 5 Hz till 20 kHz | 100,0 V |
| V AC-känslighet (RMS-sinuskurva)¹ 20 kHz till 100 kHz | - | |
| DC-triggernivåer¹ till 20 kHz² | 12,0 V och 40,0 V | |
| 1 000,0 V | V AC-känslighet (RMS-sinuskurva)¹ 5 Hz till 20 kHz | 300,0 V |
| V AC-känslighet (RMS-sinuskurva)¹ 20 kHz till 100 kHz | - | |
| DC-triggernivåer¹ till 20 kHz² | 12,0 V och 40,0 V | |
| ¹ Maximal ingång för specificerad noggrannhet = 10 x intervallet (1000 V max). Buller vid låga frekvenser och amplituder kan påverka noggrannheten ² Användbar till 100 kHz med fullskalig ingång |
||
| Kapacitans | ||
| Mätområde | Upplösning | Noggrannhet ± (% av avläsning + enheter) |
| 1000 nF | 1 nF | ± (1,2 % + 2) |
| 10,00 μF | 0,01 μF | ± (1,2 % + 2) |
| 100,0 μF | 0,1 μF | ± (1,2 % ± 90 enheter) |
| 9999 μF | 1 μF | ± (1,2 % ± 90 enheter) |
| Temperaturmätning | ||
| Mätområde | Upplösning | Noggrannhet ± (% av avläsning + enheter)¹ |
| -40 °C till 537 °C | 0,1 °C | ± (1 % + 10 enheter) |
| -40 °F till 998 °F | 0,1 °F | ± (1 % + 18 enheter) |
| ¹ Noggrannheten gäller efter 90 minuters inställningstid efter förändring av instrumentets omgivningstemperatur | ||
| Specifikationer för isolering | ||
| Mätområde | 0,01 MΩ till 2 GΩ | |
| Testspänning | 50, 100, 250, 500, 1 000 V | |
| Noggrannhet för testspänning | +20%, -0% | |
| Kortslutningstestström | 1 mA nominellt | |
| Automatisk urladdning | Urladdningstid <0,5 sekunder för C = 1 µF eller mindre | |
| Identifiering av spänningssatta kretsar | Avbryter test om anslutningsspänningen > 30 V före teststart | |
| Max. kapacitiv belastning | Kan användas vid upp till 1 μF last | |
| Utspänning | ||
| 50 V (0 % till +20 %) | Displayområde | 0,01 till 6,00 MΩ |
| Upplösning | 0,01 MΩ | |
| Testström | 1 mA vid 50 kW | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (3 % + 5 enheter) | |
| Displayområde | 6,0 till 50,0 MΩ | |
| Upplösning | 0,1 MΩ | |
| Testström | 1 mA vid 50 kW | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (3 % + 5 enheter) | |
| 100 V (0 % till +20 %) | Displayområde | 0,01 till 6,00 MΩ |
| Upplösning | 0,01 MΩ | |
| Testström | 1 mA vid 100 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (3 % + 5 enheter) | |
| Displayområde | 6,0 till 60,0 MΩ | |
| Upplösning | 0,1 MΩ | |
| Testström | 1 mA vid 100 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (3 % + 5 enheter) | |
| Displayområde | 60 till 100 MΩ | |
| Upplösning | 1 MΩ | |
| Testström | 1 mA vid 100 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (3 % + 5 enheter) | |
| 250 V (0 % till +20 %) | Displayområde | 0,1 till 60,0 MΩ |
| Upplösning | 0,1 MΩ | |
| Testström | 1 mA vid 250 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| Displayområde | 60 till 250 MΩ | |
| Upplösning | 1 MΩ | |
| Testström | 1 mA vid 250 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| 500 V (0 % till +20 %) | Displayområde | 0,1 till 60,0 MΩ |
| Upplösning | 0,1 MΩ | |
| Testström | 1 mA vid 500 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| Displayområde | 60 till 500 MΩ | |
| Upplösning | 1 MΩ | |
| Testström | 1 mA vid 500 kΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| 1 000 V (0 % till +20 %) | Displayområde | 0,1 till 60,0 MΩ |
| Upplösning | 0,1 MΩ | |
| Testström | 1 mA vid 1 MΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| Displayområde | 60 till 600 MΩ | |
| Upplösning | 1 MΩ | |
| Testström | 1 mA vid 1 MΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (1,5 % + 5 enheter) | |
| Displayområde | 0,6 till 2,0 GΩ | |
| Upplösning | 100 MΩ | |
| Testström | 1 mA vid 1 MΩ | |
| Resistansnoggrannhet ± (% av avläsning + enheter) | ± (10 % + 3 enheter) | |
| Allmänna specifikationer | ||
| Högsta spänning som appliceras till någon av terminalerna och gemensam | 1000 V | |
| Förvaringstemperatur | -40 °C till 60 °C | |
| Användningstemperatur | -20 °C till 55 °C (-4 °F till 131 °F) | |
| Temperaturkoefficient: | 0,05 x (specificerad noggrannhet) per °C för temperaturer <18 °C eller >28 °C | |
| Relativ luftfuktighet | Icke-kondenserande | |
| 0-95 % vid 10-30 °C (50-86 °F) | ||
| 0-75 % vid 30-40 °C (86-104 °F) | ||
| 0-40 % vid 40-55 °C (104-131 °F) | ||
| Vibration | Slump, 2 g, 5-500 Hz per MIL-PRF-28800F, Klass 2-instrument | |
| Radiofrekvenskommunikation | 2,4 GHz ISM-bandet | |
| Radiofrekvenscertifiering | FCC: T68-FBLE, IC: 6627A-FBLE | |
| Elektromagnetisk kompatibilitet | ||
| Internationellt | IEC 61326-1: bärbar elektromagnetisk utrustning; IEC 61326-2-2 CISPR 11: grupp 1, klass A | |
| Grupp 1: utrustningen har avsiktligt genererat, och/eller använder konduktivt kopplad radiofrekvent energi som behövs för utrustningens egen interna funktion. | ||
| Klass A: utrustningen är lämplig för användning överallt förutom i hushållsmiljö eller i miljöer som är direkt närliggande till strömförsörjningsnätverk med låg spänning som förser bostadshus med ström. | ||
| Strålning som överstiger de nivåer som krävs enligt CISPR 11 kan genereras när utrustningen ansluts till ett testobjekt. Utrustningen uppfyller eventuellt inte immunitetskraven enligt den här standarden när testkablarna och/eller testproberna är anslutna. | ||
| Korea (KCC) | Klass A-utrustning (industriell sändnings- och kommunikationsutrustning) | |
| Klass A: Den här produkten uppfyller kraven för industriell utrustning som alstrar elektromagnetiska vågor och säljaren eller användaren ska vara uppmärksam på det. Denna utrustning är avsedd för användning i företagsmiljö och inte för hemmabruk. | ||
| USA (FCC) | 47 CFR 15 underdel B. Den här produkten anses vara en undantagen enhet enligt paragraf 15.103. | |
| Skyddsklass | IEC 60529: IP40 (ej vid drift) | |
| Säkerhets- | ||
| IEC 61010-1 | Föroreningsgrad 2 | |
| IEC 61010-2-033 | KAT IV 600 V / KAT III 1 000 V | |
| Batterier | Fyra AA-batterier (IEC LR6) | |
| Batterilivslängd | Mätarendrift 1000 timmar; användning av isoleringstest: Mätaren kan utföra minst 1 000 isolationstester med nya alkaliska batterier vid rumstemperatur. Uppgifterna gäller standardtest på 1 000 V till 1 MΩ med en pulskvot på 5 sekunder på och 25 sekunder av. | |
| Storlek (H x B x L) | 5,0 x 10,0 x 20,3 cm | |
| Vikt | 550 g (1,2 lb) | |
| Höjd | Användning | 2 000 m |
| Förvaring | 12 000 m | |
| Kapacitet för värden utanför mätskala | 110% av området förutom kapacitans, som är 100% | |
| Frekvens överbelastningsskydd | <107 V Hz | |
| Säkringsskydd för mA-ingång | 0,44A, 1 000 V, IR 10 kA | |
Nedladdningsbara filer:
- Att välja ett urval resulterar i en helsidasuppdatering.
