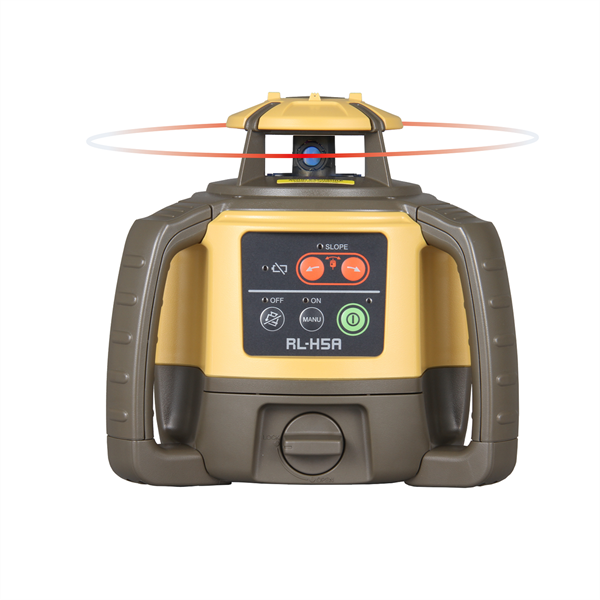

Topcon RL-H5A planlaser (rotationslaser)

RL-H5A är Topcons arbetsplats-tanks: 800 m arbetsdiameter, hög precision och IP66. Den självnivellerar på sekunder, klarar manuell lutning för falljobb och levererar upp till 100 timmar på alkaliska batterier (ca 60 timmar med laddbart pack). 5 års fabriksgaranti ingår.

Därför väljer proffs RL-H5A

• Lång räckvidd: upp till 800 m arbetsdiameter för stora ytor.
• Precision som håller: ±10” motorprecision motsvarar ±2,4 mm på 50 m.
• Tuff i väder och damm: IP66 – byggplatsklassad.
• Snabb självnivellering: re-level om instrumentet rubbas, ±5° arbetsområde.
• Manuell lutning: enkel lutningsfunktion för fall.
• Drifttid som minskar bytestopp: upp till 100 h (alkaliska) / ca 60 h (Ni-MH).
• 5 års garanti från Topcon – branschledande fabriksgaranti.

Horisontell noggrannhet: ±2,4 mm per 50 m

• Arbetsområde (diameter): 800 m
• Självnivellering: ±5°
• Manuell lutningsinställning
• Skyddsklass: IP66 (damm- och vattentålig)
• Drifttid: upp till 100 timmar med alkaliska batterier / 60 timmar med laddningsbart batteri
• Vikt: 2,5 kg
• Arbetstemperatur: -20°C till +50°C

Tekniska data
• Arbetsdiameter: 800 m
• Noggrannhet (horisontell): ±10″ (≈ ±2,4 mm/50 m)
• Självnivelleringsområde: ±5°
• Kapslingsklass: IP66
• Strömförsörjning: 4×D alkaliska (upp till 100 h) eller Ni-MH-pack (ca 60 h)
• Arbetstemperatur: −20 till +50 °C
• Laserklass: 2 (röd)

Typiska användningsområden

Schakt & planering, betongplattor, fall mot brunnar/dränering, höjdsättning, stom- och anläggningsarbete ute i väder. IP66 och lång drifttid minimerar avbrott.

Välj rätt paket för dina behov

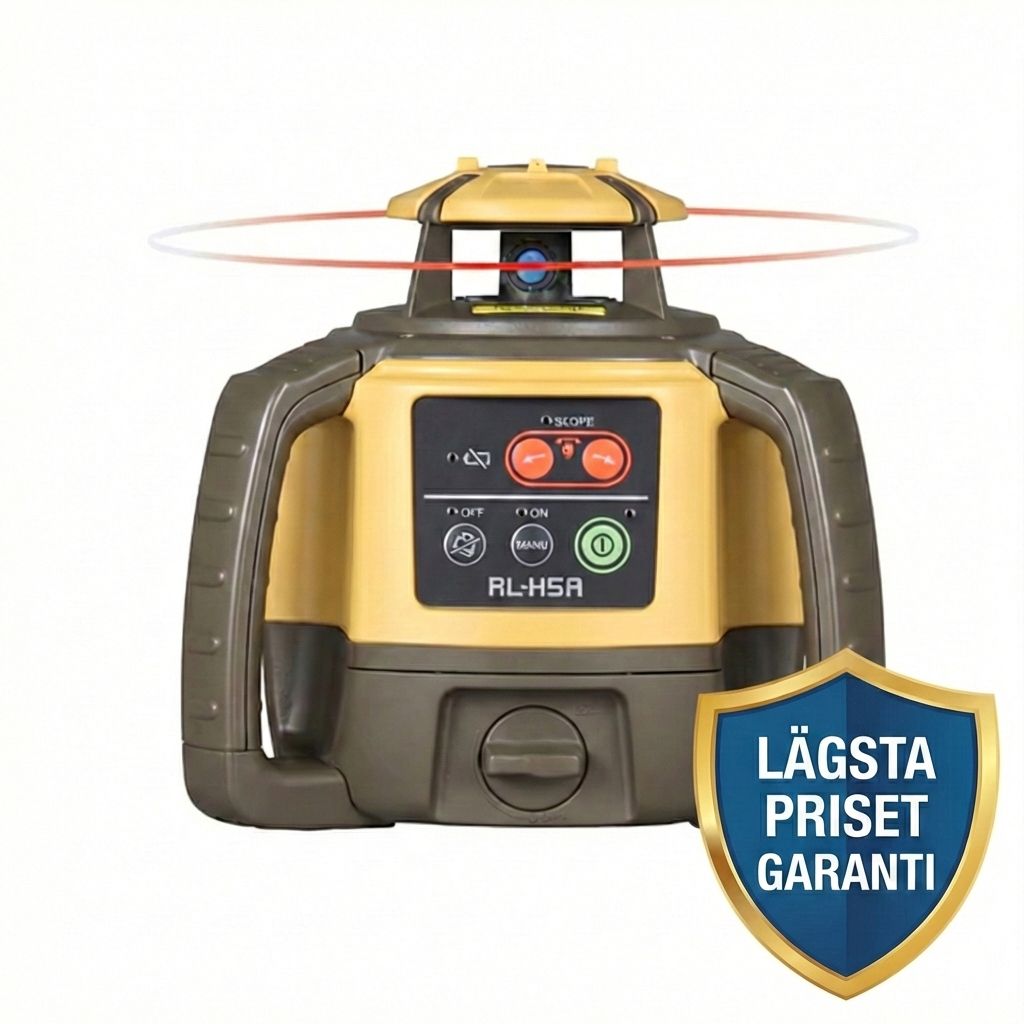

Basmodell – Topcon RL-H5A Rotationslaser

Rotationslasern RL-H5A i grundutförande. Perfekt om du redan har mottagare och tillbehör, eller vill komplettera med egna komponenter.
Ingår

• RL-H5A rotationslaser

• Transportväska

• 5 års garanti

Med LS-80X mottagare – komplett startpaket för professionella mätningar

Komplett planlaserpaket från Topcon med mätstång, stativ, uppladdningsbart batteri, laddare, mottagare och hållare.
Ingår

• RL-H5A rotationslaser

• LS-80X lasermottagare (TEP-4900-109)

• Hållare med integrerad libell (TEP-4900-100)

• BT-79Q uppladdningsbart batteri (TEP-6400-112)

• Laddare (TEP-6400-111)

• Transportväska

• 5 års garanti
  Tekniska data för paketet

• Noggrannhet: ca 1,2 mm/30 m

• Räckvidd: 800 m i diameter

• Rotationshastighet: 600 varv/min

• Drifttid: ca 60 timmar (uppladdningsbart)

• Vattentät konstruktion: IP66

• Manuell lutning: ±5 %

Med LS-100D mottagare – avancerat paket med förbättrad precision

Komplett flatbäddslaserpaket från Topcon med stav, stativ, uppladdningsbart batteri, laddare, mottagare och hållare.
Ingår

• RL-H5A rotationslaser

• LS-100D lasermottagare (visar mm upp/ner)

• BT-79Q Ni-MH laddningsbart batteripack

• DB-79A batterikassett

• MR-74Q laddare med lysdiod

• Transportväska

• 5 års garanti
  Användningsområden

• Grundplattor och betongarbete

• Vägar, parkeringar och ramper

• Höjdkontroll och schaktarbete

• Byggkonstruktioner och anläggningsarbeten

• Alla jobb som kräver horisontell noggrannhet och pålitlig prestanda

Erbjudande paket – bästa prispaketet

Vårt mest prisvärda paket med RL-H5A och utvalda tillbehör. Perfekt för dig som vill komma igång snabbt till ett förmånligt pris.
Ingår

• RL-H5A rotationslaser

• LS-100D lasermottagare (visar mm upp/ner)

• BT-79Q Ni-MH laddningsbart batteripack

• DB-79A batterikassett

• MR-74Q laddare med lysdiod

• Stativ SJA10F

• Stav TC1, 5 meter

• Estwing E3-16S

• Transportväska

• 5 års garanti

Komplett kit med tillbehör – allt du behöver

Det kompletta laserpaketet. Inkluderar RL-H5A rotationslaser, LS-100D mottagare, stativ, stav och batteri – allt du behöver för professionella mätningar direkt ur lådan.
Ingår

• RL-H5A rotationslaser

• LS-100D lasermottagare (visar mm upp/ner)

• BT-79Q Ni-MH laddningsbart batteripack

• DB-79A batterikassett

• MR-74Q laddare med lysdiod

• Stativ SJA10F

• Stav TC1, 5 meter

• Estwing E3-16S

• Transportväska

• 5 års garanti

FAQ – Topcon RL-H5A

Vad ingår i de olika paketen?
Basmodell: RL-H5A, transportväska, 5 års garanti.
Med LS-80X: RL-H5A, LS-80X mottagare, hållare m. libell, BT-79Q batteri, laddare, väska, 5 års garanti.
Med LS-100D: RL-H5A, LS-100D mottagare (mm-visning), BT-79Q, DB-79A batterikassett, MR-74Q laddare, väska, 5 års garanti.
Erbjudande/Komplett: RL-H5A, LS-100D, BT-79Q, DB-79A, MR-74Q, stativ SJA10F, stav TC1 (5 m), Estwing E3-16S, väska, 5 års garanti.

Hur exakt är RL-H5A?
Horisontell noggrannhet ≈ ±2,4 mm på 50 m (≈1,2–1,5 mm på 30 m). Självnivelleringssystemet håller precisionen och re-levlar om instrumentet rubbas.

Vilken räckvidd har RL-H5A?
Upp till 800 m arbetsdiameter (med mottagare under goda förhållanden). Lämplig för stora arbetsplatser.

Har RL-H5A manuell lutning och hur ställer jag in fall?
Ja, manuell lutning upp till ±5 %. Lås lasern i lutningsläge, justera lutningen med pilar/knappar tills önskad procentsats nås och bekräfta. Kontrollera med mottagaren på två kända punkter för att verifiera fallet.

Hur använder jag RL-H5A för fall mot brunn/dränering?
Sätt upp instrumentet stabilt, nolla höjden vid startpunkt, aktivera lutningsläget, ställ in önskad lutning (t.ex. 1–2 %), gå till slutpunkten och mät in höjdavvikelsen med mottagaren. Finjustera tills mottagaren visar rätt differens.

Vad är skillnaden mellan LS-80X och LS-100D?
LS-80X är en robust standardmottagare. LS-100D visar avvikelse i millimeter (upp/ner) och gör finjustering snabbare samt minskar fel i höjdkontrollen. Båda är kompatibla med RL-H5A.

Är RL-H5A vattentät och dammtät?
Ja, kapslingsklass IP66. Tål damm och kraftigt regn och är byggd för tuffa miljöer.

Vilken rotationshastighet har lasern?
600 varv/min (rpm) för stabil och tydlig detektering med mottagare.

Vilken arbetstemperatur klarar RL-H5A?
Cirka −20 °C till +50 °C. Förvara och transportera inom rimliga temperaturer och låt instrumentet temperaturstabilisera före mätning.

Hur länge räcker batteriet?
Upp till ca 100 timmar med alkaliska D-batterier och omkring 60 timmar med det laddningsbara Ni-MH-paketet (BT-79Q).

Hur ofta ska jag kalibrera RL-H5A?
Som tumregel: kontrollera/kalibrera var 6–12 månad vid professionell användning eller efter hård påfrestning/transport. Om du ser avvikelser i höjdkontroll, gör en snabb egenkontroll och lämna in för service vid behov.

Hur gör jag en snabb egenkontroll av noggrannheten?
Ställ upp lasern, markera höjd vid 30–50 m åt ett håll, rotera 180° och kontrollera samma höjd åt motsatt håll. Avvikelsen bör ligga inom specifikationen (≈±2,4 mm/50 m). Överstiger den detta kan kalibrering behövas.

Varför snurrar inte lasern?
Kontrollera ström/batterier, att enheten står inom självnivelleringsområdet (±5°), att locket/mottagaren inte stör, samt att rotationsläget är aktiverat. Om symbol för tilt-fel visas: nivellera om och starta om instrumentet.

RL-H5A vs RL-H5B – vilken ska jag välja?
RL-H5A: 800 m diameter, högre precision och lutningsjobb med mer marginal – bäst för större ytor och högre krav. RL-H5B: enklare projekt och kortare avstånd (vanligen kortare räckvidd/precision).

Vilka typiska jobb passar RL-H5A?
Grundplattor, betong, väg/parkering/ramp, dränering och schakt med fall, stom- och anläggningsarbete samt inomhuslinjering i dämpade miljöer.

Vilka stativ och stänger fungerar?
Standard byggstativ (t.ex. SJA10F) och mätstavar (t.ex. TC1, 5 m) fungerar utmärkt. Välj stadigt stativ och rak stav för att bibehålla precision.

Hur lång garanti lämnas?
5 års fabriksgaranti på RL-H5A. Spara kvitto/serienummer och följ serviceintervallen för att behålla garantivillkor.

Kan jag uppgradera från LS-80X till LS-100D senare?
Ja. RL-H5A är kompatibel med båda mottagarna. Du kan börja med LS-80X och uppgradera till LS-100D när du behöver mm-visning.

Ingår hammare/extra verktyg i alla kit?
Endast i Erbjudande/Komplett enligt innehållslistan (t.ex. Estwing E3-16S). Kontrollera respektive variant på sidan för exakt innehåll.

Behöver jag särskilt underhåll?
Torka av instrumentet efter blöta jobb, förvara torrt i väska, ladda Ni-MH helt vid längre uppehåll, och gör regelbundna egenkontroller. Lämna in för kalibrering vid misstänkt avvikelse eller efter kraftig stöt.
