Beha-Amprobe Proinstall 200 + Ev520D-KIT

EV-500-serien testadapterpakke med Proinstall 200 er designet for å teste funksjonaliteteten og sikkerheten til ladestasjoner med metode 3 for vekselstrømlading. Med installasjonstesteren Proinstall 200 kan du  utføre sikkerhets- og funksjonstester mens du simulerer at en elbil er koblet til.

Med denne adapterpakken kan ladestasjoner testes i henhold til IEC/EN 61851-1 og IEC/HD 60364-7-722.

-PE forhåndstest: Med denne sikkerhetsfunksjonen kan vernejordingslederen (PE conductor) testes for å se om det finnes farlig spenning mot jord.
-PP-status (Proximity Pilot), kabelsimulering: Med dreiebryteren for PP-status kan adapteren simulere forskjellige strømegenskaper i ladekabler.
-CP-status (Control Pilot), køjretøysimulering: Med dreiebryteren for CP-status kan det simuleres ulike ladestatuser.
-En LED-indikator for hver fase gjør det enkelt å sjekke om det finnes spenning.
-Måleterminalene L1, L2, L3, N og PE brukes til å koble til testenheter, for eksempel installasjonstester, for å foreta sikkerhets- og funksjonalitetstester.
-Nettkontakten gjør det mulig å koble til ekstern last for å sjekke som strømmåleren fungerer og gir riktig avlesning.
-CP-feil "E" kan simuleres.
-PE-feil (jordfeil) kan simuleres.
-Terminaler for utgående CP-signaler kan brukes til å sjekke kommunikasjon mellom adapter (=simulert elbil) og ladestasjon. Dette kan måles med et ScopeMeter/Installasjonstester. Spenningsnivået bestemmer lademetode, og driftssyklusen til dette PWM-signalet (pulsbreddemodulering) bestemmer ladestrømmen.

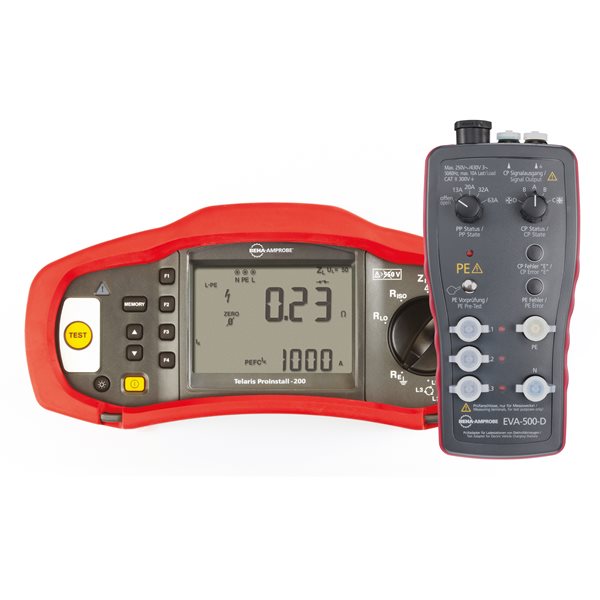

Leveres med EVA-500-D testadapter, testkabel for EV-ladestasjon type 2, brukerhåndbok, veske og schuko kontakt og ProInstall 200
